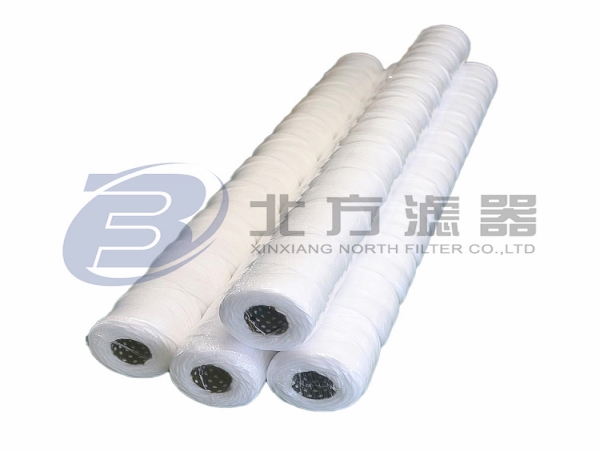

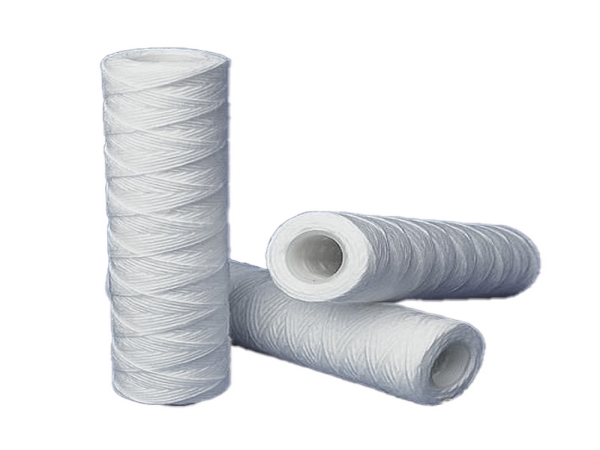

線繞式濾芯是一種密封性優良的深層過濾元件，它是由紡織纖維，按特定工藝，緊密地纏繞在多孔骨架上，形成外疏內密的蜂窩結構，具有十分優良的過濾特性，能地除去流體中懸浮物，鐵銹、顆粒等雜質。蜂房式線繞過濾芯是依據當今技術而生產的換代產品，針對以往線繞濾芯存在的阻力大，壽命短等缺點。采用了纏繞技術，使用壽命延長兩倍左右，從而減少了換芯次數，大大降低了使用成本。
|
公稱精度 |
1 |
3 |
5 |
10 |
20 |
30 |
50 |
80 |
100 |
||||
|
濾芯長度 |
5 10 20 30 40 50 60 70 |
||||||||||||
|
濾芯直徑 |
55~110 |
63（帶接頭濾芯） |
|||||||||||
|
材質 |
過濾介質 |
聚丙烯 |
聚丙烯 |
脫脂棉 |
玻璃纖維 |
||||||||
|
內裝骨架 |
聚丙烯 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
|||||||||
|
工作溫度 |
＜60 |
＜90 |
＜150 |
＜250 |
|||||||||
|
max大工作壓差 |
0.24MPa（2.45bar）@25℃ |
0.4MPa（4bar）@25℃ |
|||||||||||
|
備注 |
1.線濾的尺寸參數：內徑：d，外徑：D，長度：L 2.纏繞參數：圓周方向的菱形格數：Z，軸向菱格數：Q，每個菱格內線數：N。只要Z、3.Q、N確定后，即可科學地規范一個線濾的性能 3.我公司可以繞制直徑φ110mm以下長度2m以下任一、規格及不同接口、任意精度的線濾。 |
||||||||||||
|
公稱精度um |
0.5 |
0.8 |
1 |
3 |
5 |
10 |
20 |
30 |
50 |
80 |
100 |
|
|
初始精度um |
3-8 |
5-10 |
10-20 |
20-30 |
25-40 |
30-50 |
35-60 |
40-70 |
55-80 |
65-90 |
80-120 |
|
|
納污量g |
26 |
28 |
30 |
31 |
32 |
33 |
34 |
36 |
54 |
64 |
70 |
|
|
水流量L/min |
6.0 |
12 |
15 |
20 |
25 |
30 |
32 |
36 |
40 |
45 |
50 |
|
|
油濾芯 |
20cst |
1.2 |
1.4 |
1.7 |
3.2 |
4.6 |
5.9 |
10 |
20 |
22 |
26 |
27 |
|
30 cst |
1.0 |
1.2 |
1.5 |
2.0 |
2.3 |
5.0 |
11 |
14 |
18 |
22 |
25 |
|
|
60 cst |
0.67 |
0.8 |
1.0 |
1.3 |
2.0 |
2.3 |
2.0 |
8.0 |
40 |
13 |
15 |
|
|
120 cst |
0.42 |
0.5 |
0.6 |
0.8 |
1.1 |
1.5 |
4.0 |
4.5 |
5.1 |
6.5 |
7.4 |
|
注：上表是在壓差0.015MPa下，長度為250mm的聚丙濾芯的流量值。脫脂棉纖維為表中的0.6倍，聚丙烯晴纖維為表中的1.3倍。
|
一般飲用水前置過濾處理 |
R.O反滲透前置過濾處理 |
|
化學制程中酸堿液體之過濾 |
糖漿、巧克力等各式漿液之過濾 |
|
化工原料、有機溶劑之過濾 |
高粘度樹脂、油脂之過濾 |
|
油漆、油料、涂料之過濾 |
顯像用藥液、墨水之過濾 |
|
電著涂裝（ED）、化學藥液之過濾 |
強力膠、乳膠、膠水之過濾 |
|
機械用油、切削油、重油、燃油之過濾 |
無菌水、超純水之前置過濾處理 |
|
食用油、蔬菜油之過濾 |
工業用水、電鍍液、藥液之過濾 |
|
油田注井水過濾 |
